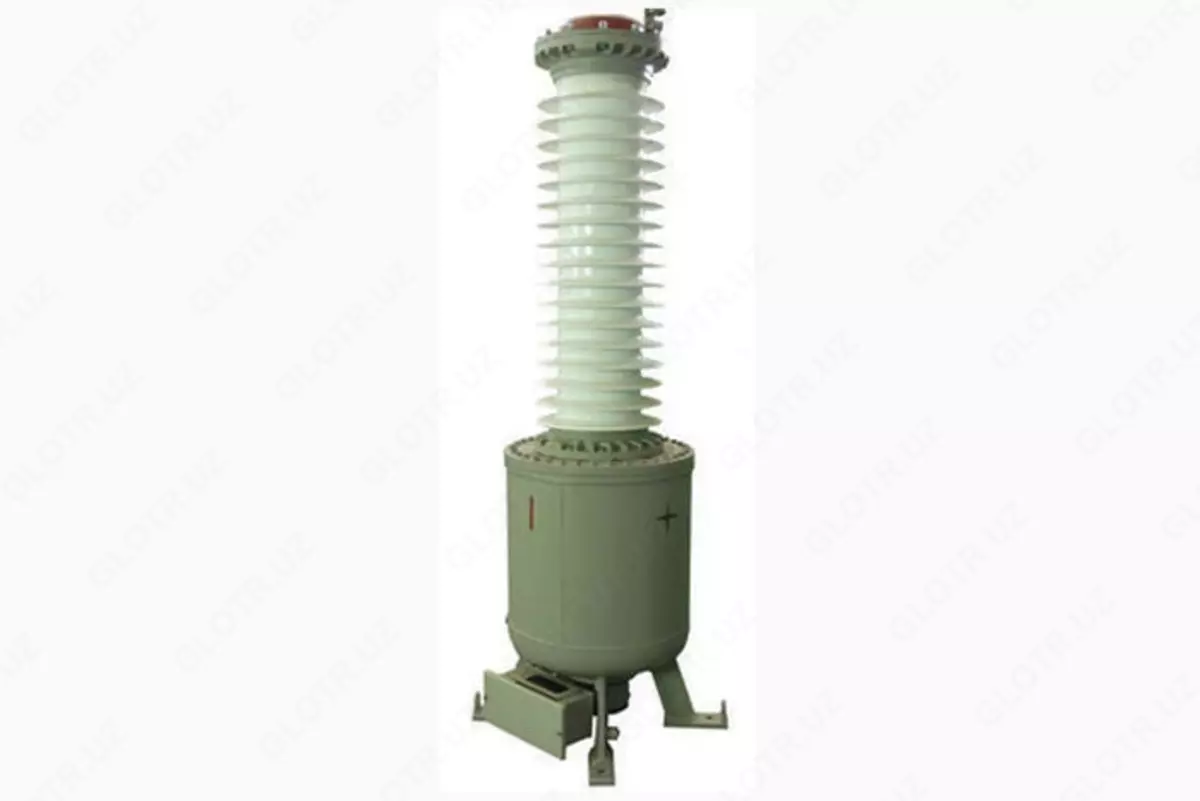

Электрогазовый трансформатор напряжения НОГ 5-/60Гц
Артикул: P-1106079 В наличииЦена по запросу
Описание
Трансформатор напряжения электрогазовый НОГ
Трансформаторы напряжения элегазовые НОГ предназначены для применения в цепях переменного тока частотой 50 или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Конструктивное исполнение
Конструкция трансформаторов должна предусматривать предохранительное устройство (мембрану), не допускающее увеличения избыточного давления внутри трансформатора свыше 7 кгс/см2 при аварии, связанной с пробоем внутренней изоляции и горением дуги.
Выброс газа через предохранительное устройство должен быть направлен вверх, вне рабочей зоны обслуживающего персонала.
Конструктивные исполнения трансформаторов отличаются количеством вторичных обмоток и напряжением на вторичных обмотках.
| Тип изделия | Номинальное напряжение, В | ||
| первичное | вторичное основной обмотки |
вторичное дополнительной обмотки |
|
| НОГ–123 II I У1 (НОГ-110 II I У1) |
110000/√3 | 100/√3 | 100 |
| НОГ–123 II II У1 (НОГ-110 II II У1) |
110000/√3 | 100/√3 | 100 |
| НОГ–123 II III У1 (НОГ-110 II III У1) |
110000/√3 | 110/√3 | 110 |
| НОГ–123 II IV У1 (НОГ-110 II IV У1) |
110000/√3 | 110/√3 | 110 |
| НОГ–123 IV I У1 (НОГ-110 IV I У1) |
110000/√3 | 100/√3 | 100 |
| НОГ–123 IV II У1 (НОГ-110 IV II У1) |
110000/√3 | 100/√3 | 100 |
| НОГ–123 IV III У1 (НОГ-110 IV III У1) |
110000/√3 | 110/√3 | 110 |
| НОГ–123 IV IV У1 (НОГ-110 IV IV У1) |
110000/√3 | 110/√3 | 110 |
| НОГ–145 III III У1 (НОГ-132 III III У1) |
132000/√3 | 110/√3 | 110 |
| НОГ–145 III IV У1 (НОГ-132 III IV У1) |
132000/√3 | 110/√3 | 110 |
| НОГ–145 IV III У1 (НОГ-132 IV III У1) |
132000/√3 | 110/√3 | 110 |
| НОГ–145 IV IV У1 (НОГ-132 IV IV У1) |
132000/√3 | 110/√3 | 110 |
| НОГ–170 II I У1 (НОГ-150 II I У1) |
150000/√3 | 100/√3 | 100 |
| НОГ–170 II II У1 (НОГ-150 II II У1) |
150000/√3 | 100/√3 | 100 |
| НОГ–170 II III У1 (НОГ-150 II III У1) |
150000/√3 | 110/√3 | 110 |
| НОГ–170 II IV У1 (НОГ-150 II IV У1) |
150000/√3 | 110/√3 | 110 |
| НОГ–170 IV I У1 (НОГ-150 IV I У1) |
150000/√3 | 100/√3 | 100 |
| НОГ–170 IV II У1 (НОГ-150 IV II У1) |
150000/√3 | 100/√3 | 100 |
| НОГ–170 IV III У1 (НОГ-150 IV III У1) |
150000/√3 | 110/√3 | 110 |
| НОГ–170 IV IV У1 (НОГ-150 IV IV У1) |
150000/√3 | 110/√3 | 110 |
| НОГ–245 II I У1 (НОГ-220 II I У1) |
220000/√3 | 100/√3 | 100 |
| НОГ–245 II II У1 (НОГ-220 II II У1) |
220000/√3 | 100/√3 | 100 |
| НОГ–245 II III У1 (НОГ-220 II III У1) |
220000/√3 | 110/√3 | 110 |
| НОГ–245 II IV У1 (НОГ-220 II IV У1) |
220000/√3 | 110/√3 | 110 |
| НОГ–245 IV I У1 (НОГ-220 IV I У1) |
220000/√3 | 100/√3 | 100 |
| НОГ–245 IV II У1 (НОГ-220 IV II У1) |
220000/√3 | 100/√3 | 100 |
| НОГ–245 IV III У1 (НОГ-220 IV III У1) |
220000/√3 | 100/√3 | 100 |
| НОГ–245 IV IV У1 (НОГ-220 IV IV У1) |
220000/√3 | 110/√3 | 110 |
