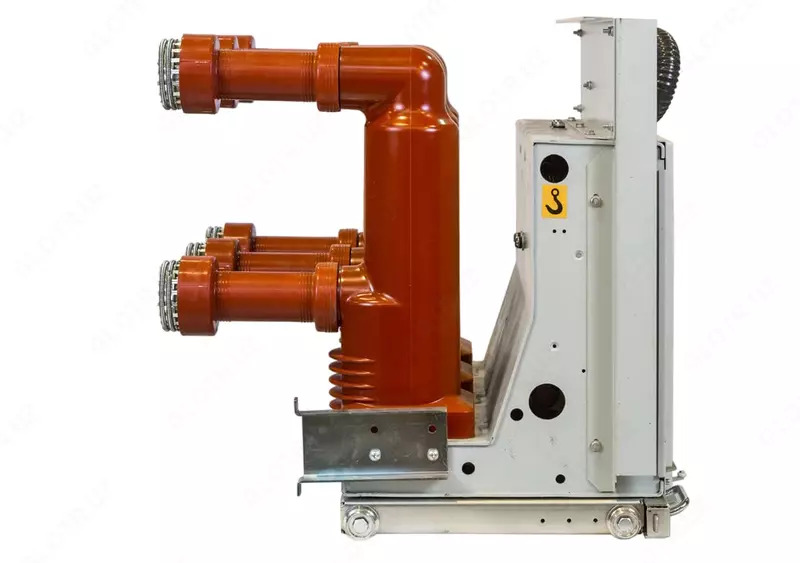

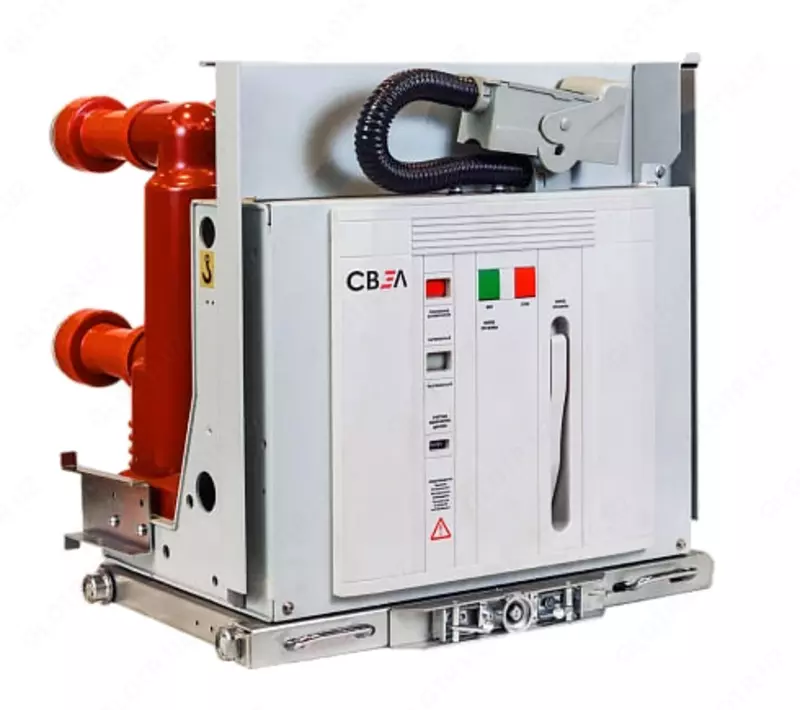

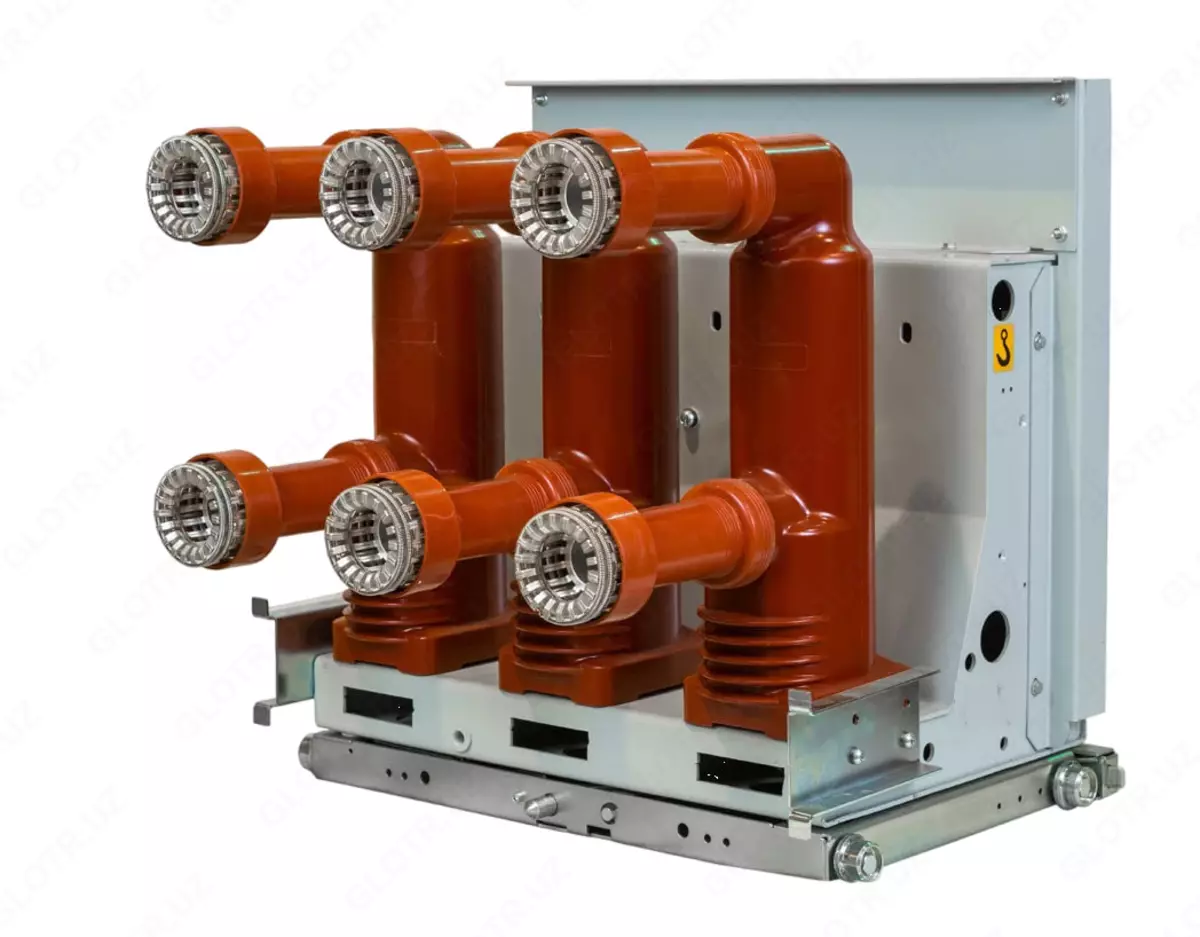

Вакуумный выключатель ВВ-СВЭЛ-10, с внутренней установкой, 1250А

Вакуумный выключатель ВВ-СВЭЛ-10, с внутренней установкой, 1250А

Вакуумный выключатель представляет собой электромеханическое устройство, которое используется для коммутации электрических цепей при высоких напряжениях. Средой для продувки дуги является вакуум. Вакуумные выключатели предназначены для применения на подстанциях в составе ячеек распределительных устройств 6(10)–35 кВ.

Устройство вакуумного выключателя включает в себя неподвижные и подвижные контактные элементы, которые расположены в вакуумной камере. Вакуумная камера расположена внутри компаундного полюса. Прерывание происходит из-за перемещения подвижного контакта на сторону, противоположную неподвижному контакту.

Вакуумные выключатели 10кВ применяются в электроустановках для коммутации электрических цепей. Они работают по принципу вакуумного разрыва контакта в пространстве между упорами. Вакуумный выключатель 10 кВ защищает электрооборудование от перегрузки и короткого замыкания.

Вакуумные выключатели ВВ-СВЭЛ-10 применяются в распределительных устройствах напряжением до 10 кВ. В распределительных устройствах, где собираются и управляются электрические цепи, вакуумные выключатели используются для управления электрическим током и обеспечения безопасной работы электрической сети.

Вакуумные выключатели для распределительных устройств создают коммутацию электрических цепей в распределительном устройстве, а также обнаруживают неисправности в работе оборудования.

Вакуумные выключатели применяются в промышленных электроустановках. Они защищают электрооборудование на заводах, электростанциях в сетях переменного тока с помощью дугово-подавительной катушки частотой 50 Гц. Выбор типа или марки вакуумного выключателя зависит от электрической системы. При покупке учитывается несколько факторов: мощность, напряжение, дополнительные возможности и функции.

ВВ-СВЭЛ-10 отличается линейной конструкцией, что значительно сокращает пространство, необходимое для его установки. Вакуумный выключатель также имеет высокий уровень вакуума для безопасной работы электрических устройств. Кроме того, вакуумный выключатель имеет номинальный ток до 630 А, что позволяет использовать его в различных коммутационных распределительных устройствах. В целом, вакуумный выключатель является удобным и надежным инструментом в электротехнике, который используется в широком спектре применений. Он обеспечивает безопасную эксплуатацию электрической сети в зонах, где требуется переключение электрического тока на напряжение до 10 кВ.

Технические характеристики:

Вид - Вакуумный выключатель

Бренд - СВЭЛ

Серия - ВВ

Номинальное напряжение, кВ - 10

Максимальное рабочее напряжение, кВ - 12

Номинальный ток, А  - 1250

Номинальный разрывной ток, кА

– пиковый выдерживаемый ток, кА - 51, 63, 81, 102

– ток термической стабильности, кА - 20, 25, 31,5, 40

– время протекания тока короткого замыкания, с - 3

Номинальное силовое напряжение цепей управления и элементов вспомогательных цепей, В  ~110, ~220, =110, =220

Номинальное напряжение цепей управления моторизованной аппаратной тележкой, В  =220

Номинальное напряжение расцепителя минимального напряжения, В  ~110, ~220

Номинальный ток цепей управления, А, не более:

— закрывающий/открывающий релиз  1

– расцепители от перегрузки по току  3; 5

Диапазон рабочих напряжений цепей управления (AC/DC), % от Ur:

— закрывающий релиз  70–115 / 85–105

— вступительный релиз  65–120 / 70–110

— электродвигатель с силовой пружиной  85–110

Испытательные напряжения изоляции главной цепи, кВ:

— одна минута, частота 50 Гц - 42

— импульс молнии 1,2/50 мкс - 75

Время открытия, мс, не более - 20-50

Время закрытия, мс, не более - 30-70

Разнесение контактов при замыкании/размыкании, мс, не более - 2

Механическая прочность (количество циклов закрытия-паузы-вскрытия), не более:

— за 630; 800; 1000; 1250; Отбойные молотки 1600 А  10000

– за 2000 год; 2500; 3150; Отбойные молотки 4000 А  10000

Прочность переключения (количество циклов закрытия-паузы-открытия), не более:

— за 630; 800; 1000; 1250; Отбойные молотки 1600 А  10000

– за 2000 год; 2500; 3150; Отбойные молотки 4000 А  10000

Прочность переключения (количество циклов закрытия-паузы-открытия) - 50

Срок службы, не менее - 30
