25 dan 100 kVA gacha quvvatga ega komplekt transformator podstansiyasi (KTPk)

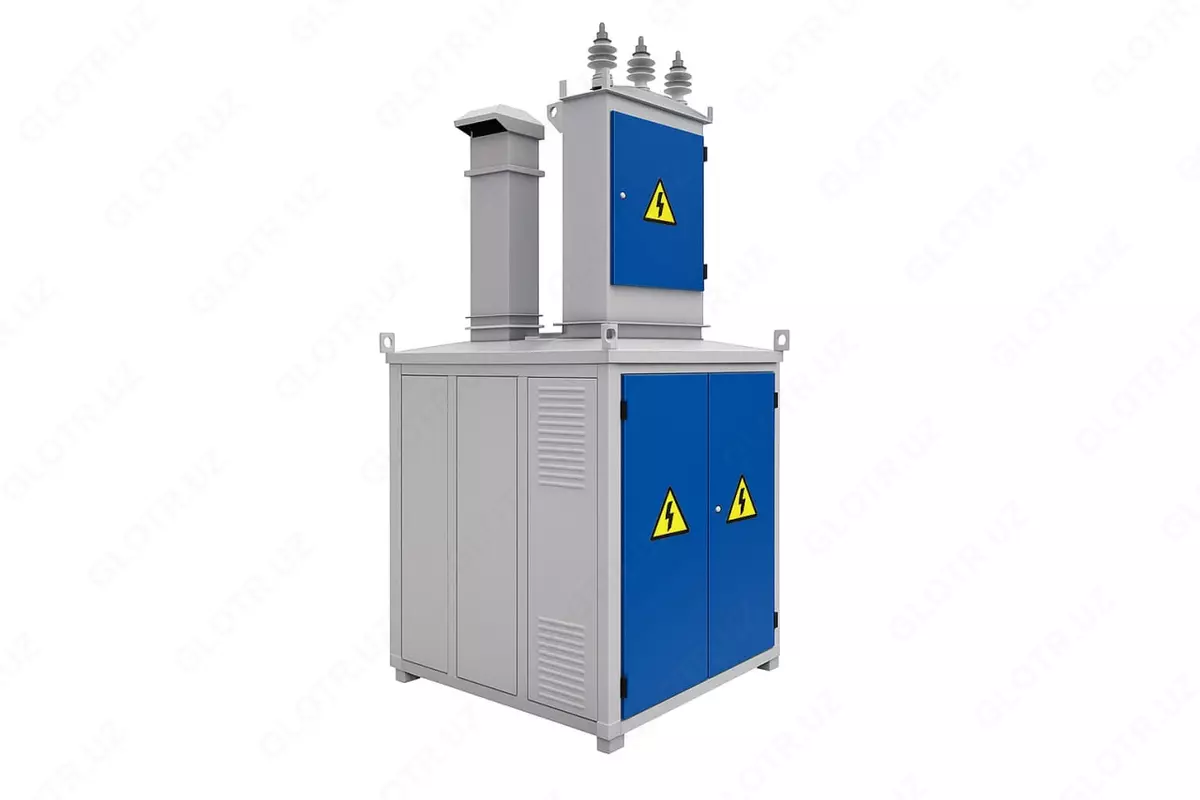

25, 40, 63, 100 kVA quvvatga ega, kiosk tipidagi komplekt transformator podstansiyasi

25-100 kVA quvvatga ega KTPK tipidagi kiosk transformator podstansiyasi tashqi o'rnatishning bir transformatorli podstansiyasi bo'lib, chastotasi 50 Gts va 6 yoki 10 kV kuchlanishli uch fazali o'zgaruvchan tok elektr energiyasini qabul qilish, uni elektr energiyasiga aylantirish va 04 kV kuchlanishli elektr energiyasiga aylantirish va sanoat ob'ektlarini etkazib berish uchun ishlatiladi. Kiosk tipidagi transformator podstansiyalari mo''tadil va sovuq iqlimi bo'lgan hududlarda (-65 ° C dan + 40 ° C gacha) qishloq xo'jaligi, sanoat, uy-joy kommunal va boshqa ob'ektlarni elektr energiyasi bilan ta'minlash uchun mo'ljallangan.

KTPK transformator podstansiyalarining afzalliklari

foydalanish va texnik xizmat ko'rsatish xavfsizligini oshiradigan bir qator blokirovkalarning mavjudligi

kabel kirishidan foydalanish imkoniyati

qisqartirilgan umumiy o'lchamlar, bu bizga mijozning talablariga muvofiq optimal echimlarni topish imkonini beradi

har qanday turdagi kommutatsiya uskunalari

maxsus mexanik kuch

deyarli chang va namlikka chidamli dizayn

oqim o'tkazuvchi qismlar himoya panellar bilan qoplangan

KTPK 100/10/0.4 T VK UHL1 an'anaviy belgining tuzilishi

K - to'liq

T - transformator

P - podstansiya

K - kiosk turi

UHL1 - GOST 15150-69 bo'yicha iqlimiy versiya va joylashtirish toifasi

KTPK kiosk komplekt transformator podstansiyasi - bu yuqori voltli qurilmalar bo'limi, quvvat transformatori bo'linmasi, yuqori kuchlanishli havo kirish minorasi, past kuchlanishli chiqish minorasi, past kuchlanishli elektr uzatish moslamasi bo'linmasidan tashkil topgan payvandlangan po'lat korpus.

Quvvat transformatori bo'linmalarida qo'llab-quvvatlovchi izolyatorlar, tok o'tkazuvchi alyuminiy shinalar va quvvat transformatori mavjud. Uyingizda yuqori kuchlanishli havo kirish minorasi o'rnatilgan, u erda alyuminiy shinalari qo'llab-quvvatlovchi izolyatorlar yordamida biriktirilgan.

Quvvat transformatori bo'linmalarining dizayni quvvat transformatorini almashtirish imkoniyatini nazarda tutadi; tabiiy ventilyatsiyani ta'minlash uchun bo'linma eshiklariga metall pardalar o'rnatilgan. Agar kerak bo'lsa, panjurlar bo'linma eshiklarida joylashgan pardalar yordamida yopilishi mumkin. Yuqori kuchlanishli kirish shinalar kanali bo'lib, unda shinalar izolyatorlarga biriktirilgan.

Bullhead izolyatorlari yuqori kuchlanishli havo kirish minorasining tomiga o'rnatiladi, shuningdek, yuqori voltli to'xtatuvchilarni o'rnatish uchun burchaklar va pinli yuqori voltli izolyatorlarni o'rnatish uchun pinlar.

UVN bo'limi KSO kameralaridan iborat bo'lib, ularda VNA, VNR yoki RVZ yuk kalitlari o'rnatiladi.

RUNN quyidagilardan iborat:

kirish ajratgich yoki elektron to'sar. Kirish ajratgich yoki o'chirgichdan so'ng, oqim transformatorlarini o'rnatishni ta'minlash uchun olinadigan avtobuslar o'rnatiladi.

elektr energiyasini o'lchash bo'limi. Uning ikkita versiyasi mavjud: faol energiyani o'lchash va faol va reaktiv energiyani o'lchash (ixtiyoriy). Elektr energiyasini hisobga olish bo'linmasida faol va reaktiv energiya hisoblagichlari o'rnatilgan

ko'cha yoritgichi bo'linmasi va 220/36 V pastga tushiruvchi transformator

0,4 kV liniyalarning statsionar o'chirgichlari

KTPK RUNN ko'cha yoritgichiga ega bo'lib, u o'rnatilgan fotorele signali bilan avtomatik ravishda yoqiladi va o'chiriladi.

Agar podstansiyada havo rozetkasi bo'lsa, 0,4 kV liniya simlari ulangan pinli past kuchlanishli izolyatorlarni o'rnatish uchun RUNN bo'linmasining tomiga past kuchlanishli havo chiqishi minorasi o'rnatiladi.

Agar podstansiyada simi chiqish joyi bo'lsa, u holda simi chiqishi uchun RUNN bo'linmasining tagida teshiklar mavjud.

Podstansiya 10(6) kV havo liniyasiga AC-25/4,2 kabeli bilan 10(6) kV pinli izolyatorlar biriktirilgan qabul qiluvchi portal yordamida tayanchga o‘rnatilgan ajratgich orqali ulanadi.

KTPK quyidagi himoya turlariga ega

HV tomonida: atmosferadagi ortiqcha kuchlanishlar; fazalararo qisqa tutashuvlar

LV tomonida: quvvat transformatorining haddan tashqari yuklanishi; 0,4 kV liniyalarning ortiqcha yuklanishi va qisqa tutashuvi; tashqi yoritish liniyalarining qisqa tutashuvlari, isitish davrlari, KTPKning ichki yoritish sxemalari; 0,4 kV liniyalarning bir fazali qisqa tutashuvi (0,4 kV havo terminallari bo'lgan KTPK uchun); atmosfera haddan tashqari kuchlanishlari (0,4 kV havo terminallari bo'lgan KTPK uchun).

KTPK quyidagi blokirovkalar bilan jihozlangan

Asosiy pichoqlar yoqilgan holda ajratgichning topraklama pichoqlarini yoqishdan

6 (10) kV ajratgichning asosiy va topraklama pichoqlari o'rtasida o'zaro bog'lanish, asosiy pichoqlar yoqilgan holda asosiy pichoqlarni yoqishning oldini olish va asosiy pichoqlar yoqilgan holda topraklama pichoqlarini yoqish. Bloklash 6(10) kV ajratgich haydovchisida amalga oshiriladi va ikkita diskdan iborat bo'lib, ularning dizayni bir vaqtning o'zida qo'zg'aluvchan vallar bilan ishlashga (aylanishga) imkon bermaydi.

VNA kalitlari yoqilgan holda KSO kameralarining eshiklarini ochish

KTPK ning normal ishlashi quyidagi shartlarga rioya qilgan holda ta'minlanadi

Dengiz sathidan o'rnatish balandligi 1000 m dan oshmaydi

Dizaynga mos keladigan atrof-muhit havosining haroratith U yoki UHL

GOST 15150-69 va GOST 15543.1-89 bo'yicha I joylashtirish toifalari

Atrof muhit - GOST 15150-69 bo'yicha II turdagi sanoat atmosferasi, portlamaydigan, kimyoviy faol gazlar va bug'larni o'z ichiga olmaydi, konsentratsiyalarda KTPK parametrlarini qabul qilib bo'lmaydigan chegaralarda kamaytiradi.

Muz bo'lmaganda shamol tezligi 36 m/s gacha (shamol bosimi 800 Pa gacha)

Shamol tezligi 15 m/s gacha (shamol bosimi 146 Pa gacha), muz qalinligi 20 mm gacha bo'lgan muz bilan

KTPK mo'ljallanmagan

· silkinish, tebranish va zarbalar sharoitida ishlash uchun

· past kuchlanish tomondan quvvat manbai kirishi

· Elektr o'rnatish kodeksiga muvofiq portlash va yong'in xavfli zonalarda va GOST 24682-81 bo'yicha maxsus muhitda o'rnatish

KTPK GOST 12.1.004-91 bo'yicha yong'in xavfsizligi talablariga, GOST 12.2.007.0-75 va GOST 12.2.007.4-75 bo'yicha xavfsizlik talablariga javob beradi.
