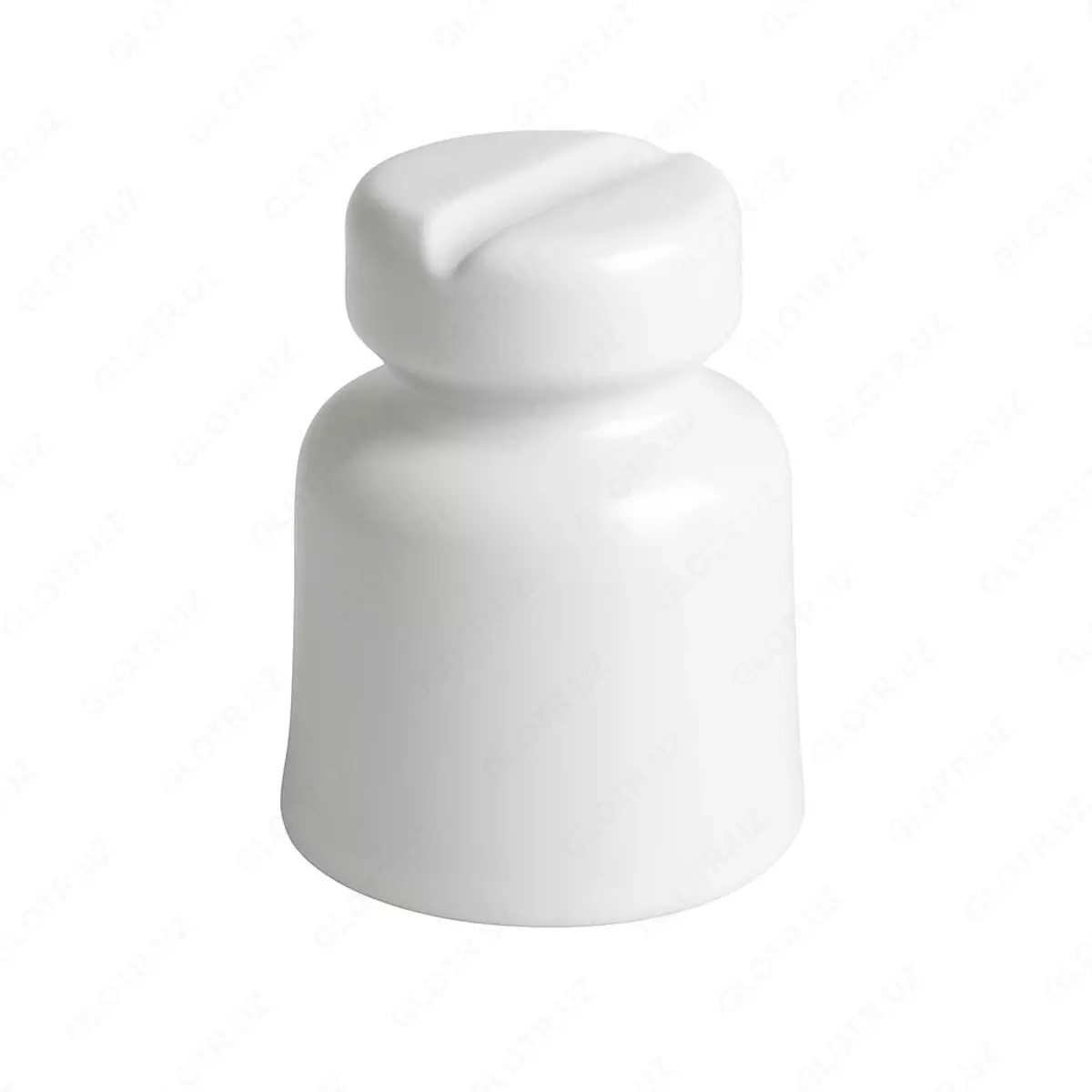

Izolyator (pinli chinni) TF-20

Izolyator (pinli chinni) TF-20

TF-20 pinli chinni izolyatori 20 kV gacha kuchlanishli havo elektr uzatish liniyalari va kommutatorlarda simlarni izolyatsiyalash va mahkamlash uchun mo'ljallangan. U AC tarmoqlarida qo'llaniladi, bu erda oqim o'tkazuvchi qismlarning ishonchli izolatsiyasi va yuqori mexanik kuch talab etiladi.

Izolyator korpusi aşınmaya bardoshliligi va dielektrik kuchi bilan mashhur bo'lgan elektr chinnidan qilingan. Sirt bo'yalmagan sir bilan qoplangan, namlik, axloqsizlik va UV nurlanishidan qo'shimcha himoya qiladi. Izolyatsiya qiluvchi qism polimer qopqoq yordamida metall pinga biriktirilgan bo'lib, o'rnatishning mustahkamligi va ishonchliligini ta'minlaydi.

TF-20 keng harorat oralig'ida va noqulay ob-havo sharoitida uzoq muddatli ishlash uchun mo'ljallangan. Qisqa tutashuvli oqimlardan, mexanik yuklardan va atmosfera ta'siridan qo'rqmaydi, bu uni turli o'lchamdagi energiya ob'ektlari uchun universal echimga aylantiradi.

Afzalliklar

20 kVgacha bo'lgan kuchlanishdagi yuqori elektr quvvati

Qisqa tutashuvli oqimlarga va ortiqcha yuklarga qarshilik

Bardoshli elektr chinnidan qilingan

Himoyalangan sirlangan sirt ifloslanishni oldini oladi

Polimer qopqoq yordamida pinga ishonchli mahkamlash

Xususiyatlari

Nomi: TF-20

Turi: pinli chinni izolyator

Nominal kuchlanish: 20 kVgacha

Material: elektr chinni

Yuzaki: bo'yalmagan sir

Mahkamlash: pin + polimer qopqoq

Qarshilik: namlik, UV, harorat va mexanik yuklarga

O'rnatish: vertikal, metall pin ustida

Maqsad: havo liniyalari, taqsimlash moslamalari, transformator va tarqatish bloklari

Texnik xususiyatlari (odatiy)

Nominal kuchlanish - 20 kVgacha

Chastotasi - 50 Hz

Material - elektroporselen

Yuzaki - sirlangan

O'rnatish turi - Vertikal

Mexanik quvvat ≥ 13 kN

Impulsning haddan tashqari kuchlanishiga qarshilik ±135 kV

Ishlash harorati oralig'i - -60 ° S dan + 50 ° S gacha
