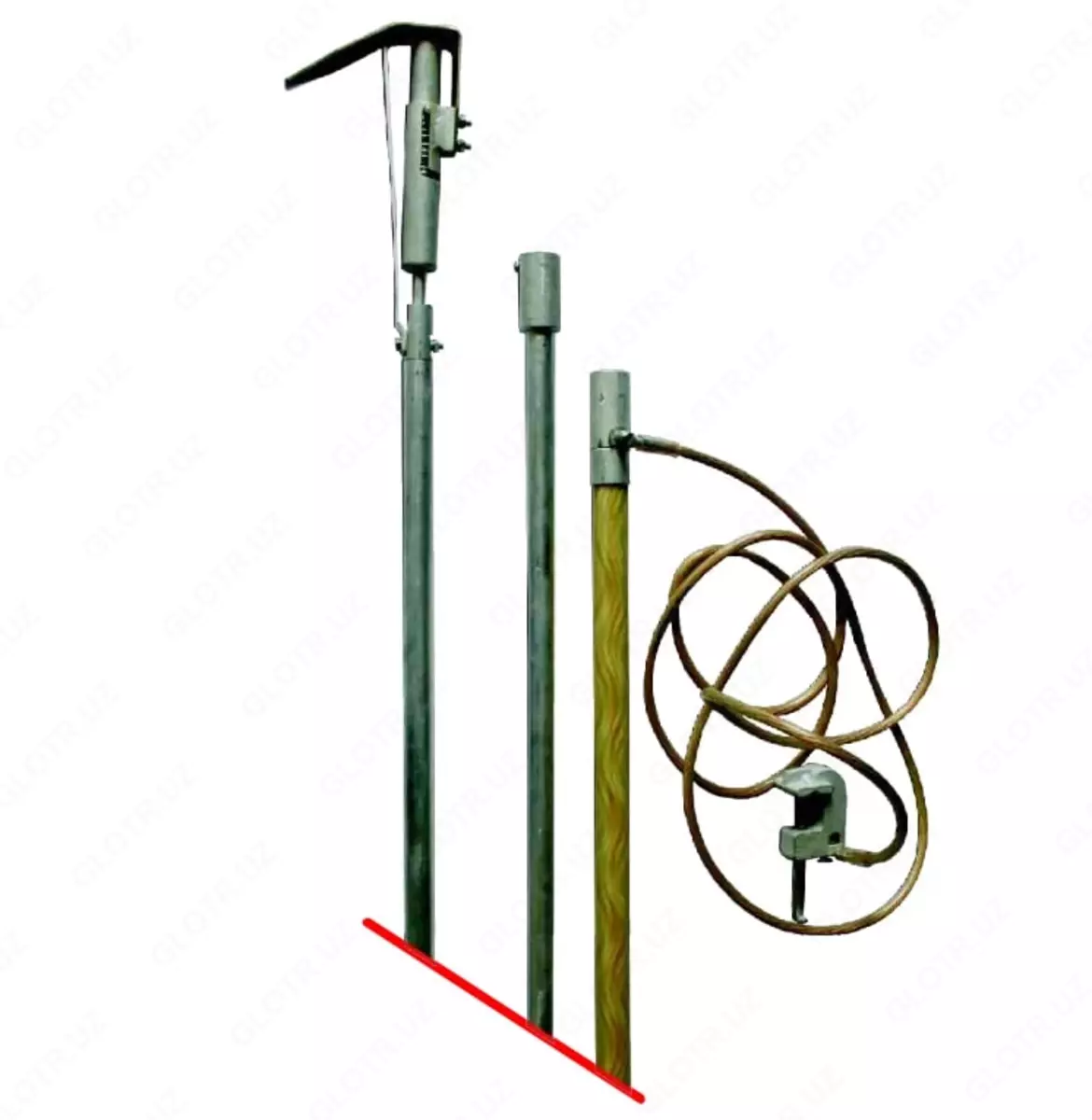

Portativ topraklama novdasi PZ

Havo elektr uzatish liniyalari uchun ko'chma topraklama shtangasi xodimlarni ushbu uchastkada kuchlanishning noto'g'ri ta'minlanishidan yoki unga kuchlanishning noto'g'ri ko'rinishidan himoya qilish uchun ajratilgan havo liniyalarining har bir fazasining 90 dan 600 mm2 gacha bo'lgan kesimli simlarni alohida yerga ulash uchun 110 dan 220 kV gacha kuchlanishli havo elektr uzatish liniyalarining simlariga qo'llash uchun mo'ljallangan.

Ishlash haroratining ruxsat etilgan diapazoni C dan +45 C gacha.* Havoning nisbiy namligi +20 C da 80% gacha.

Himoya topraklama o'tkazgichlari elektr inshootlarida xavfsiz ishlashni ta'minlash uchun ishlatiladigan qurilmalar sinfidir. Ish rejalashtirilgan o'rnatishning quvvatsizlangan qismlarida maxsus topraklama qurilmalari o'rnatiladi. Ular kuchlanishning tasodifiy ta'minlanishini oldini olish va induktsiyalangan kuchlanishning ko'rinishini bartaraf etish uchun imkoniyatlar yaratadi. Agar kuchlanish tasodifan ta'minlansa, qisqa tutashuv paydo bo'ladi. Topraklama himoya vositalari elektr ta'minoti sxemasini buzadi. Buning yordamida ishchilar elektr toki urishidan himoyalangan.

Qisqacha texnik xususiyatlar:

Turi: topraklama

Topraklama turi: portativ, novda

Ish kuchlanish diapazoni, kV: 110-220 kV

Termal qarshilik oqimi, kA / 3 sek: 4.0.

Topraklama simining kesimi, mm^2: 25

Topraklama simining uzunligi, kamida m.: 2.0

Tutqich uzunligi, mm.: 850

Izolyatsiya qiluvchi qism uzunligi, mm.: 850

Metall aloqa uzunligi, mm: 2000

Umumiy uzunlik, yig'ilgan, mm: 3800
