Yuklash kaliti VNAL-10/630-20-IIzU2

Elektr yuk kaliti VNAL-10/630-20-IIzU2

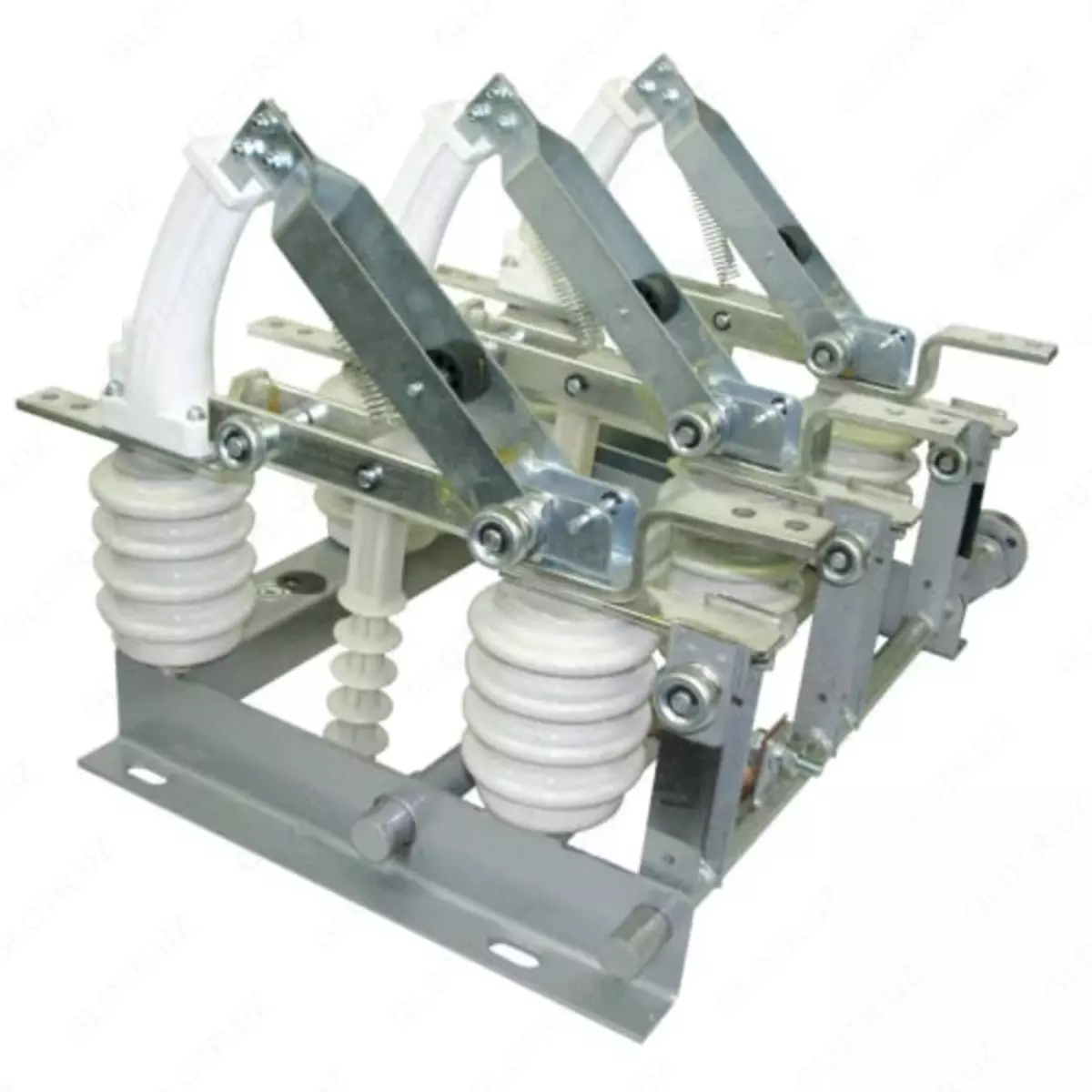

VNAL-10/630-20-IIzU2 yuk o'tkazgichi yuk oqimi bo'lmaganda yoki ahamiyatsiz ish oqimlarida 10 kV gacha kuchlanishli elektr zanjirlarini yoqish, o'chirish va erga ulash uchun mo'ljallangan yuqori voltli qurilma. Ushbu model pastki qismida joylashgan (IIz tipidagi) topraklama pichoqlari bilan jihozlangan, bu xizmat ko'rsatish va ajratilgan qismlarda ishlash vaqtida ishonchli himoyani ta'minlaydi.

VNAL-10/630-20-IIzU2 keramik izolyatorlar bilan jihozlangan, yuqori mexanik va elektr quvvatiga ega, tashqi ta'sirlarga chidamli va uzoq muddatli foydalanish uchun mo'ljallangan. Kalit chap tomonda joylashgan o'rnatilgan haydovchi bilan ta'minlangan va o'rnatish uchun to'liq tayyor. O'rnatilgan topraklama pichoqlari qo'shimcha uskunalardan foydalanmasdan topraklama operatsiyalarini bajarishga imkon beradi, bu esa ishlashning xavfsizligi va samaradorligini oshiradi.

Afzalliklar

10 kV kontaktlarning zanglashiga olib xavfsiz uzilishi va topraklanması imkonini beradi

Pastki qismida o'rnatilgan topraklama pichoqlari mavjud - himoya kuchaytirildi

Drayv o'z ichiga oladi, qulay chap tomonda joylashgan

Seramika izolyatorlari issiqlik va mexanik yuklarga chidamli

PUE, GOST va sanoat xavfsizligi talablariga javob beradi

Texnik spetsifikatsiyalar:

Turi: topraklama pichoqlari bilan yuk o'tkazgich

Dizayn: IIz - menteşe kontaktlarining yon tomonidagi topraklama pichoqlari (pastki)

Nominal kuchlanish: 10 kV

Nominal oqim: 400 / 630 A

Oqim komponenti orqali: 20 kA

Izolyatorlar: keramika

Haydovchi: kiritilgan, chap tomonda joylashgan joy

O'rnatish: ramkada yoki kommutatorda

Iqlim versiyasi: U2

Nominal kuchlanish, kV - 10

Nominal oqim, A - 400 / 630

Qisqa tutashuv oqimining nominal davriy komponenti, kA - 20

Maksimal ishlab chiqarish oqimi, kA - 51

Elektrodinamik qarshilik, kA - 51

Asosiy kontaktlarning zanglashiga olib keladigan qarshiligi, mOhm ≤ 120

Izolyator turi - Seramika

Topraklama pichoqlarining joylashuvi - Pastki (IIz)

Haydash joyi - Chap

Xizmat muddati - 25 yilgacha
