Yuqori kuchlanishli sigortalar 1000 V dan yuqori kuchlanishli elektr tarmoqlarining elektr jihozlarini qisqa tutashuv oqimlari va qabul qilinishi mumkin bo'lmagan ortiqcha yuk oqimlaridan himoya qilish uchun ishlatiladi.

Sigortalarning asosiy texnik tavsiflari nominal kuchlanish, nominal uzluksiz oqim va ulanishning erish vaqtining oqimga bog'liqligi. Sigortalarning uzilish qobiliyati nominal uzilish qobiliyati bilan tavsiflanadi. Sug'urtaning himoya elementi himoyalangan tarmoqning elektr pallasiga ketma-ket ulangan erituvchi aloqadir.

6 va 10 kV kuchlanishli yopiq kommutatorlarda PK va PKT sigortalari qo'llaniladi.

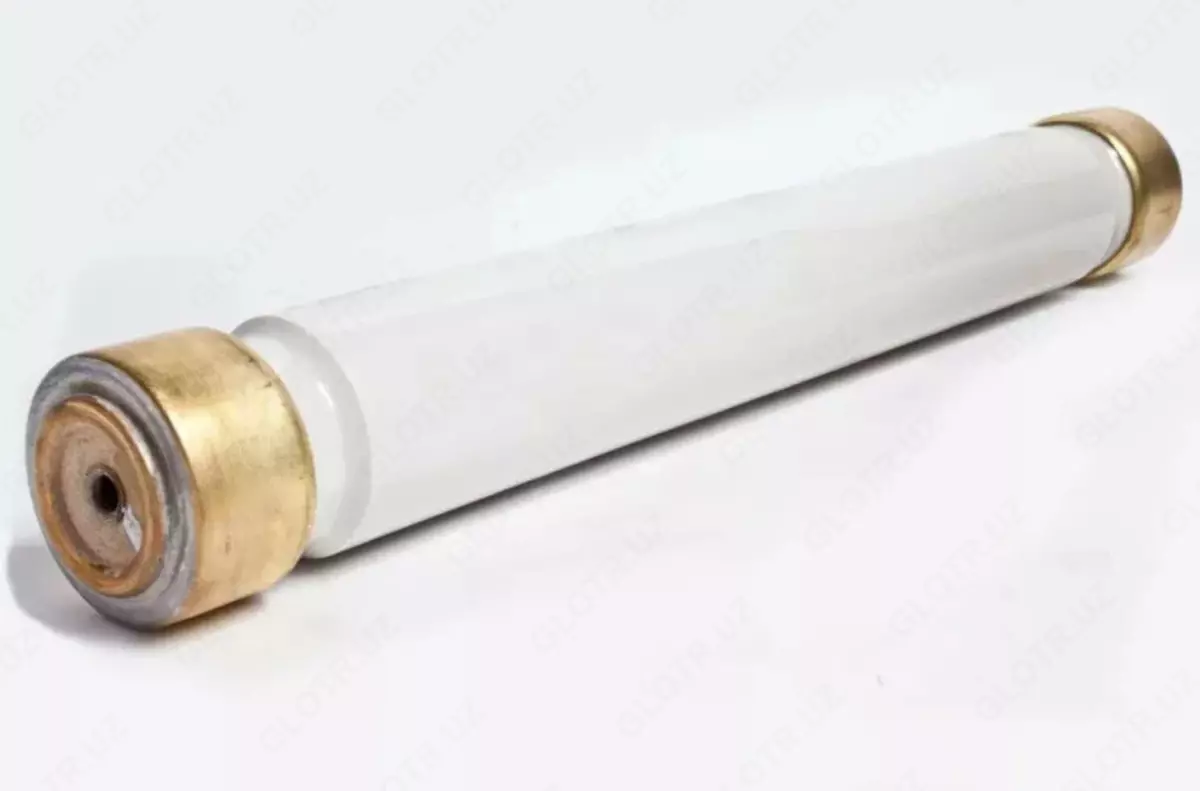

PK sug'urtasi oqimni cheklovchi sug'urta bo'lib, kartrijdir - nozik kvarts qumi bilan to'ldirilgan chinni trubka 8, uning ichida erituvchi aloqa o'rnatilgan.

Qisqa tutashuv paytida kontaktlarning zanglashiga olib keladigan oqimni keskin kamaytirish qobiliyatiga ega bo'lgan sigortalar oqim cheklovchi deb ataladi. Qisqa tutashuvli oqimlar yoki uzoq muddatli ortiqcha yuk oqimlari sug'urta aloqasi orqali o'tib ketganda, u haddan tashqari qizib ketadi va eriydi, avval suyuqlikka, keyin esa gaz holatiga aylanadi. Bog'lanish metallining erishi paytida sug'urta kontaktlari o'rtasida yoy hosil bo'ladi. Yonishning davomiyligi va sug'urta ichidagi elektr yoyni o'chirish tezligi sug'urta dizayni va sug'urta aloqasini to'g'ri tanlashga bog'liq. Ark o'chirilgandan so'ng, elektr davri butunlay buziladi.

Sug'urta liniyasining yonish vaqti u orqali o'tadigan oqimning kattaligiga bog'liq bo'lib, sug'urta liniyasining himoya yoki joriy-vaqt xarakteristikasi deb ataladi, bu favqulodda oqimlarni uzish uchun vaqtni kechiktirishni aniqlash, shuningdek, sigortaların tanlangan ishlashi va elektr inshootining o'rni himoyasini hisoblash uchun ishlatiladi. Bog'lanishni eritadigan oqim sug'urta konstruktsiyasi, sug'urta aloqasining o'zi (materiali, shakli, uzunligi va kesimi) fizik ma'lumotlari va atrof-muhit havosi harorati bilan belgilanadi.

Sug'urtaning joriy-vaqt xarakteristikasiga sug'urta aloqasi holati ham ta'sir qiladi. Agar siz g'ayritabiiy sharoitlarda uzoq muddatli saqlash tufayli erituvchi elementning kesma qismi qisqargan oksid plyonkali qo'shimchadan foydalansangiz, qo'shimchaning xususiyatlari o'zgaradi. Eriydigan havola, agar nominal yoki past elektr toki u orqali o'tsa, uzoq vaqt ishlashi mumkin. Ish oqimi sug'urta orqali o'tganda, qo'shimcha qiziydi, lekin metallning tuzilishi o'zgarmaydi.

Eriydigan bo'g'inning nominal oqimi - bu qo'shimcha uzoq vaqt davomida erimasdan yoki yonib ketmasdan bardosh bera oladigan oqimdir va sug'urta nominal oqimi - uning tok o'tkazuvchi qismlari ishlab chiqilgan oqimdir. Nominal oqim qiymati sug'urtaning oqim o'tkazuvchi qismlarida va erituvchi aloqa qismlarining aloqa qismlarida ko'rsatilgan. Sigortalarning muhim ko'rsatkichlari ularning ishonchliligi, barqarorligi va selektivligidir, ya'ni sug'urta aloqasi nominal oqim u orqali o'tganda uzoq vaqt ishlashi kerak, qisqa muddatli ortiqcha yuklanishlarda yonib ketmasligi, sug'urtaning o'zini yo'q qilmasdan maksimal oqimni ishonchli tarzda uzib qo'yishi va qisqa tutashuv sodir bo'lganda elektr zanjirining faqat shu qismini uzib qo'yishi kerak. Bunday holda, qisqa tutashuv nuqtasiga yaqinroq joylashgan sug'urta ishlashi kerak. Belgilangan haroratga yetganda sug'urta aloqasi yonib ketadigan oqim cheklovchi oqim deb ataladi. Agar cheklash oqimi nominal oqimga yaqin yoki biroz yuqoriroq bo'lsa, nominal oqim u orqali o'tganda sug'urta aloqasi yonmaydi.

Sug'urtaning maksimal uzilish oqimi - bu sug'urta aloqasi yonib ketganda sug'urta uzilishi mumkin bo'lgan eng yuqori oqimdir. Sug'urta aloqasining maksimal uzilish oqimi sug'urta bilan himoyalangan kontaktlarning zanglashiga olib keladigan maksimal nominal qisqa tutashuv oqimiga teng yoki undan katta bo'lishi kerak. Agar sug'urta noto'g'ri tanlangan bo'lsa, sug'urta aloqasi yonib ketganda yoy davomiyligi oshadi va sug'urta ushlagichining yo'q qilinishiga olib kelishi mumkin.

Sug'urtaning uzilish qobiliyati sug'urta ushlagichini yo'q qilmasdan sug'urta aloqasi yonib ketganda sug'urta sinishi mumkin bo'lgan eng yuqori qisqa tutashuv quvvatidir. Himoyalangan elektr qurilmalar elektr inshootlariga mos keladigan nominal kuchlanish va oqimlar uchun sigortalar bilan jihozlangan. Pastroq nominal kuchlanish uchun mo'ljallangan sigortalardan foydalanish qisqa tutashuvga va sug'urtaning yo'q qilinishiga olib kelishi mumkin. Agar yuqori nominal kuchlanish va oqimga ega bo'lgan sug'urta ishlatilsa, u kerakli himoyani ta'minlamaydi va qurilmalar va himoya o'rni selektiv ishlashini buzadi, chunki u himoyalangan sxemadan farqli xususiyatlarga ega. Sug'urtaning ishonchli ishlashi uchun oqim bo'lishi kerakSug'urta aloqasining almashinish xususiyati himoyalangan ob'ektning xarakteristikasidan bir oz pastroq edi.
